フィールド用カラービデオ・モニタリングシステム
★照明付小型防水カメラヘッドにより、撮影が困難な場所での運用に応えるバッテリ内蔵カラービデオ・モニタシステムです★
トランクタイプ、ディスプレイ一体型の2種類をご用意。また、カメラヘッドもプラスティック製、アルミ製の2種類を揃え、用途に合わせてお選びいただけます。
| ★トランクタイプ★ | ★ディスプレイ一体型★ |
 |
 |
| ★使用例★ 狭い、暗いパイプの中も、照明付き小型ヘッドが無理なく入り、はっきり見えます |

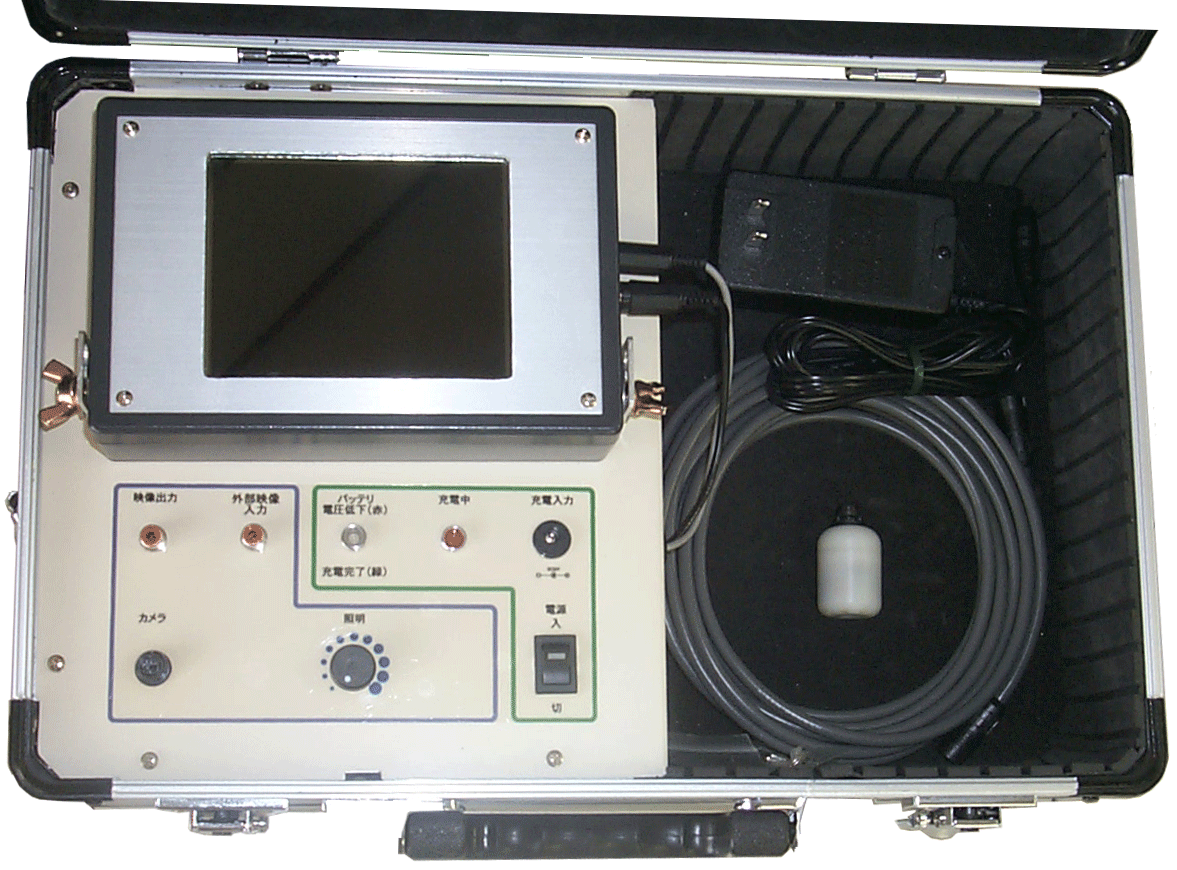

★収納時★ 付属品他、トランク内に余裕で納まりますコンパクトで持ち運びに大変便利 |
 |
 |
カラーカメラヘッド
★カメラヘッドはアルミ製、プラスチック製の２種類用意。どちらも照明が付いています。
|
■モデル２５ＭＡカメラヘッド |
 |
| アルミ製カメラヘッド。配管内点検、建築施工状況確認等現場作業に最適。 サイズφ２５×３５㎜、質量約２２g |
| ■モデル２５ＭＰカメラヘッド |
 |

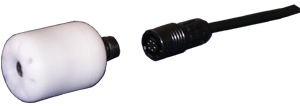

| プラスティック製カメラヘッド。金属露出部が無いので電子機器の点検作業に最適。 サイズφ２５×３５㎜、質量約１５g |
| ■カメラヘッド照明 |
 |

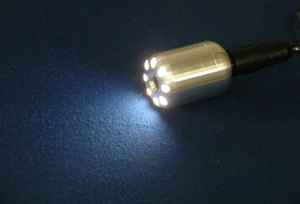

| 指向特性１１０度、光度３２０mcd白色LED８灯を内蔵。 ムラの少ない近傍照明が得られます。コントロールパネルから調光可能。 |

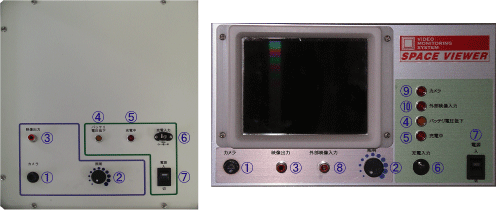

コントロールパネル
| トランクタイプ | ディスプレイ一体型 |
| ①カメラヘッド接続端子 | ⑥充電入力端子 ＤＣ２４Ｖ |
| ②照明調光用ツマミ | ⑦電源スイッチ |
| ③映像出力端子 | ⑧外部映像入力端子 |
| ④バッテリ電圧低下表示 | ⑨カメラ使用中表示 |
| ⑤充電中表示 | ⑩外部映像入力使用中表示 |
主な仕様
| トランクタイプ | ディスプレイ一体型 | ||
| カメラ | センサ | １／３インチＣＭＯＳカラー | |
| 画素数 | ２５万画素 | ||
| 水平解像度 | ３３０本 | ||
| S/N比 | ４８ｄＢ | ||
| レンズ | ｆ＝５．６ｍｍ、Ｆ＝２．０ | ||
| 最低照度 | ３ＬＵＸ | ||
| 映像出力 | ＮＴＳＣ複合映像１Ｖｐ－ｐ、７５Ω | ||
| 電子シャッター | 自動（１／６から１／１５０００秒） | ||
| 電源電圧 | ５Ｖ±０．２５Ｖ | ||
| 照明 | 白色ＬＥＤ８灯 | ||
| 外形寸法 | φ２５×３５ ｍｍ（コネクタ突起部を除く） | ||
| 防水性能 | 防漫型防水構造（ＩＰ６７） | ||
| モニタ | ５インチＳＴＮカラーディスプレィ | ||
| コントロール | カメラ接続端子 | ヒロセ電機製 | |
| 映像出力 | １Ｖｐ－ｐ、７５Ω | ||
| 調光ツマミ | 消灯から最大輝度まで | ||
| 内蔵バッテリー | ＤＣ１２Ｖ２．６Ａｈ | ||
| 充電入力 | ＤＣ２４Ｖ１Ａ | ||
| その他 | 使用温度範囲 | 0℃～+40℃ | |
| 消費電力 | 約６Ｗ | ||
| 外形寸法 | 290×150×415㎜ | ||
| 質量 | 約4.2kg（標準構成） | ||
構成内容
| トランクタイプ | ディスプレイ一体型 | ||
| 標準価格 327,000円（税別） | 標準価格 250,000円（税別） | ||
|
| ||
| 標準構成 | 標準構成 | ||
| トランク型カメラコントロール | 1 | ディスプレイ一体型カメラコントロール | 1 |
| ５インチSTNカラーディスプレイ | 1 | モデル２５MAカメラヘッド | 1 |
| モデル２５MAカメラヘッド | 1 | 専用カメラケーブル（5m） | 1 |
| 専用カメラケーブル（5m） | 1 | ACアダプタ（充電用DC ２４V1A） | 1 |
| ACアダプタ（充電用DC ２４V1A） | 1 | ||
| オプション（トランクタイプ、ディスプレイ一体型どちらにも対応） モデル２５MAカメラヘッド 専用カメラケーブル（10ｍ） 専用カメラケーブル（20ｍ） パイプ用カメラケーブルASSY（25m） 開発中 | |||
