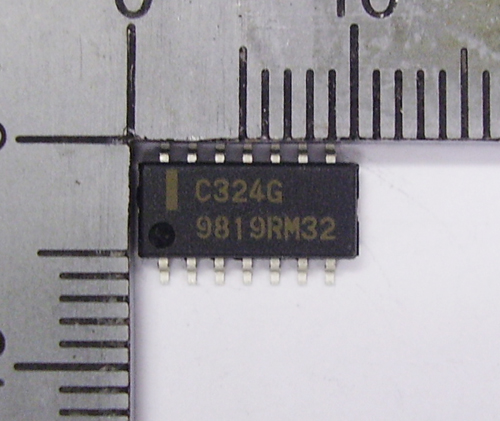

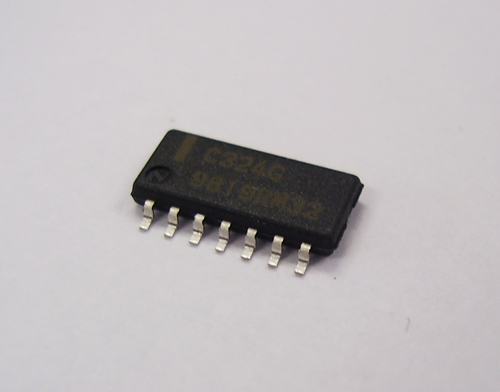

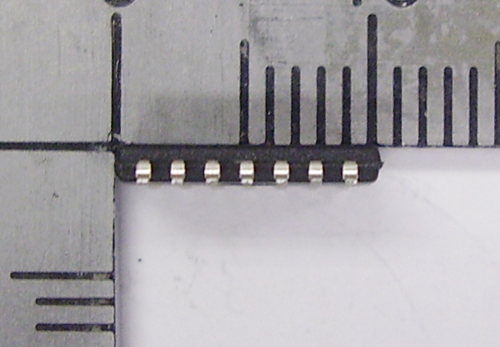

単電源クワッド汎用演算増幅回路 UPC324G2-T2 (10個入)

単電源動作用として開発されたオペアンプで、低電圧動作、V-(GND)レベルからの同相入力電圧範囲、C級プッシュプルと50μA(TYP.)定電流の出力段によるV-(GND)レベルからの出力、低消費電流を特徴としています。

また、正負両電源での動作も可能で、各種増幅回路に幅広く応用できます。



◎特徴

・入力オフセット電圧

±2mV(TYP.)

・入力オフセット電流

±5nA(TYP.)

・大振幅電圧利得

100000(TYP.)

・位相補正回路を内蔵しています。

・出力短絡保護回路を内蔵しています。

・標準のクワッド・オペアンプの端子接続(ピン・コンパチブル)です。



◎絶対最大定格(TA=25℃)

・電源電圧(V+-V-)

-0.3〜32V

・差動入力電圧(VID)

32V

・入力電圧(VI)

V--0.3〜V-+32V

・出力印加電圧(VO)

V--0.3〜V++0.3V

・全損失(PT)

550mW

・出力短絡時間(ts)

無限大



10個入



DataSheet





※メール便・ゆうパケットご利用の場合、代引き・配達時間指定はできません。

商品番号 AMP1005N
商品名 単電源クワッド汎用演算増幅回路 UPC324G2-T2 (10個入)
定価
販売価格 165円
税別価格 150円
メーカー ルネサス
送料区分 送料別
在庫

数量:

注 : この商品は未使用品ですが長期在庫品のため若干錆の出ている場合がございます。
    ご使用には問題ありませんが、ご了承の上お買い求めください。
