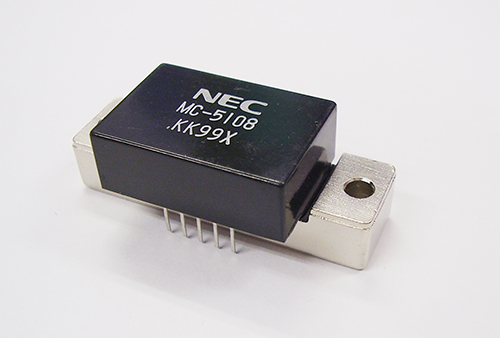

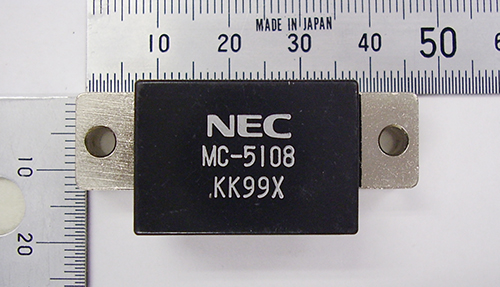

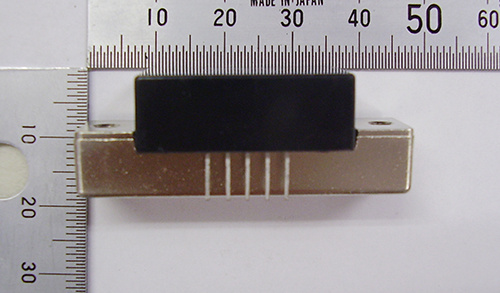

VHF CATV用増幅器 MC-5108

VHF帯CATV用薄膜混成集積回路で、30〜300MHzの帯域をもち、利得20dBのフラットアンプとして動作します。

電源電圧は＋24Vを標準とし、プッシュプル回路の採用により、115〜120dBμV/75Ωの常用出力で、低ひずみかつ低雑音性能を有しています。

◎特長

・外付け部品不要で、無調整にて30〜300MHzのフラットアンプとして動作します。入出力は75Ωに整合されています。

・設計、組立、調整、部品管理および保守の工数を大幅に低減できます。

・120dBμVの出力において、2次相互変調ひずみ減衰量は67dB異常、3次相互変調ひずみ減衰量は67dB以上と低ひずみです。

◎絶対最大定格(Ta=25℃)

・電源電圧(VCC)

：

28V

・回路電流(V)

：

280mA

・入力電圧(VI)

：

1.0V

・全損失(PT)

：

8.0(TC=75℃)W
