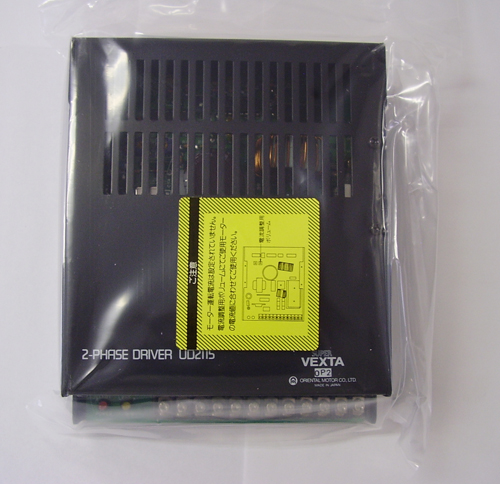

電源入力
|
単相100V±10%
50/60Hz 1.5A以下
|
|
駆動方式
|
定電流方式
|
|
駆動容量 A/トータル
|
1〜3
|
|
ステップ角
|
フルステップ
1.8°/step（2相励磁）
ハーフステップ
0.9°/step（1-2相励磁石）
（内臓スイッチによりどちらかを選択します）
|
|
入力信号
|
入力形式
|
フォトカプラ入力、入力抵抗220Ω、入力電流25mA以下
信号電圧
H:+4〜+5、L:0〜+0.5V
|
|
パルス入力（PULSE)
|
動作指令パルス入力、
パルス幅5μs以上、立ち上がり・立ち下り時間1μs以下
（2パルス入力方式の時は、CW方向動作指令パルス入力）
パルスの立ち上がりで動作します（負論理パルス入力）
|
|
回転方向入力（CW/CCW)
|
回転方向入力、H:CCW、L:CW
（2パルス入力方式の時は、CCW方向動作指令パルス入力）
|
|
機能
|
自動カレントダウン、自動カレントオフ、ステップ角切替、パルス入力方式切替
|
|

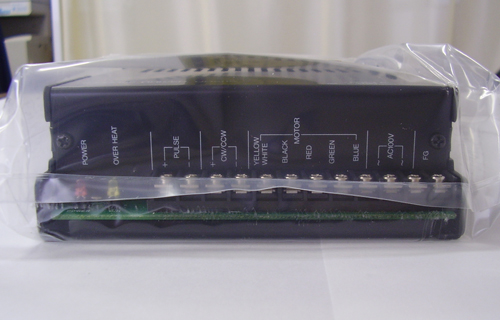

表示（LED)
|
電源入力、オーバーヒート出力
|
|
使用周囲温度 ℃
|
0℃〜+40℃
|
|
外形寸法 mm
|
45（W)×130（H)×158（D)
|
|
質量 Kg
|
0.6
|
|
絶縁抵抗
|
常温常湿において次の箇所をDC500Vメガーで測定した値が100MΩ以上あります。
・電源入力端子-FG
・モーター出力端子-FG
・信号入力端子-FG
・信号入力端子-電源入力端子
・信号入力端子-モーター出力端子
|
|
絶縁耐圧
|
常温常湿において、前記箇所に50/60Hz、1.0kVを1分間印加しても異常を認めません。
|
