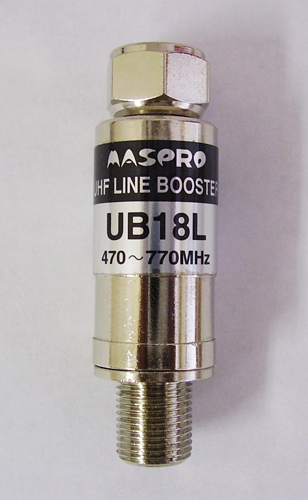

| UHFアンテナのF型出力端子に取付けて、テレビ信号の品質劣化を改善したり、ケーブルの途中に取付けてUHF信号レベルの低下を補ったりするためのUHFブースターです。
|
|
|
|
|
・
|
UHFアンテナのF型出力端子に接続するだけで簡単に取付けられます。
|
|
・
|
雑音指数（NF）が1dB以下の低雑音ですから、UHFアンテナのF型出力端子に取付けると効果を発揮します。
|
|
|
|
|
◎製品仕様
|
|
○増幅部
|
|
伝送周波数帯域
|
470～770MHz（ch.13～62）
|
|
利得
|
16～20dB
|
|
雑音指数
|
1dB以下
|
|
実用入力レベル
|
40～73dBμV
|
|
定格出力レベル
|
39dBμV（デジタル9波）
|
|
VSWR
|
3以下
|
|
入出力インピーダンス
|
75Ω（F型コネクター）
|
|
電源
|
DC12V0.03A（付属電源部A,B使用時）
|
|
DC15V0.05A（別売の電源供給器WPD6使用時）
|
|
使用温度範囲
|
-20～+40℃
|
|
概観寸法
|
50（H)
× 15(φ)㎜
|
|
質量
|
約30g
|
|
○電源部A（電源挿入器）
|
|
伝送周波数帯域
|
70～770MHz
|
|
挿入損失
|
1dB以下
|
|
VSWR
|
1.5以下
|
|
電流容量
|
0.04A以下
|
|
供給電圧
|
DC12V
|
|
使用温度範囲
|
0～+40℃
|
|
外形寸法
|
75(H)
× 36(W) × 22(D)㎜
|
|
質量
|
約45g
|
|
○電源部B（ACアダプター）
|
|
１次電圧
|
AC100V
50・60Hz
|
|
出力電圧（電流）
|
DC12V(0.05A)
|
|
使用温度範囲
|
0～+40℃
|
|
外形寸法
|
57(H)
× 36(W) × 36(D)㎜
(ACプラグ部含まず コード長1.8m)
|
|
質量
|
約125g
|
|
|
|
|
|
|
|
|
|
|
※中継コネクタ、取扱説明書、保証書、箱はありません。
※屋内で、一度テスト使用しています。
※動作確認済みです。
|
|
|
|
