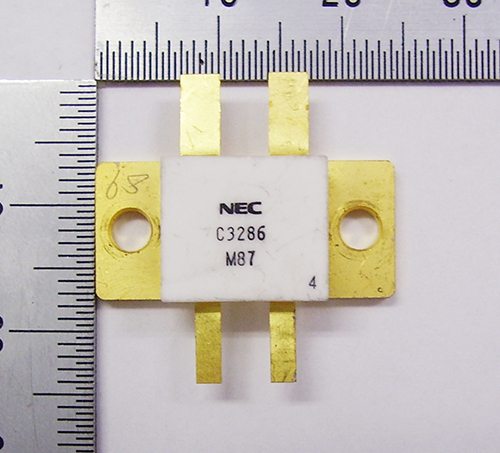

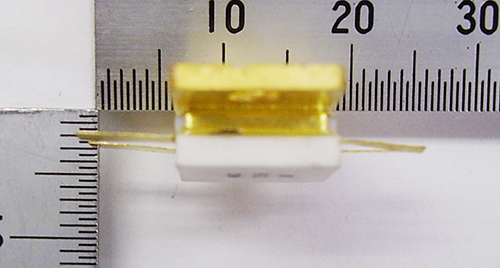

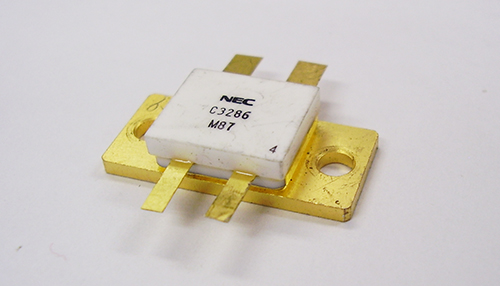

| ・NPNエピタキシアル形シリコントランジスタ
|
| ・230MHz帯高電圧・広帯域・高周波電力増幅用
|
| ・通信工業用
|
|
|
| ◎特徴
|
| ・230MHzにて高利得、高効率が得られます。
|
| ・Push-Pull構造のため広帯域設計が容易。
|
| ・エミッタ安定化抵抗を内蔵。
|
| ・VSWR = ∞ に耐えます。
|
| ・内部整合回路内蔵
|
| ・金電極のため高い信頼度が得られます。
|
|
|
|
|
|
|
|
| ◎絶対最大定格
|
| ・コレクタ・ベース間電圧(VCBO)
|
：
|
55V
|
| ・コレクタ・エミッタ間電圧(VCEO)
|
：
|
32V
|
| ・エミッタ・ベース間電圧(VEBO)
|
：
|
3.0V
|
| ・コレクタ電流(IC)
|
：
|
24A
|
| ・全損失(PT)
|
：
|
280W
|
|
|
|

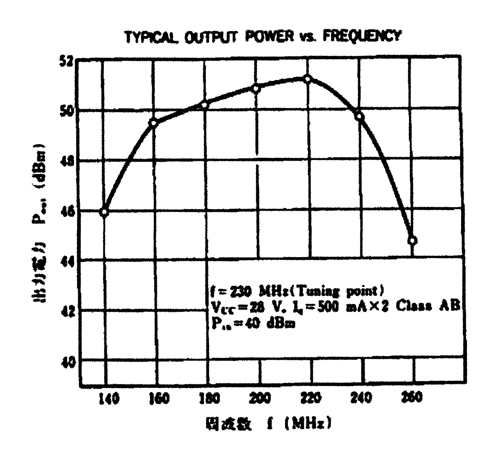

| ◎電気的特性
|
| ・条件
|
f=230MHz VCC=28V PO=140W
|
| ・パワーゲイン
|
11.4dB
|
|
|
|
1個 |
|
|
DataSheet
|
|
|
|
|
|
|
