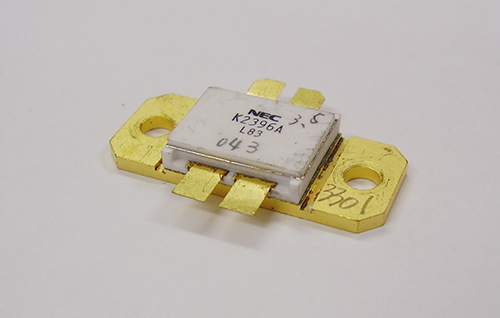

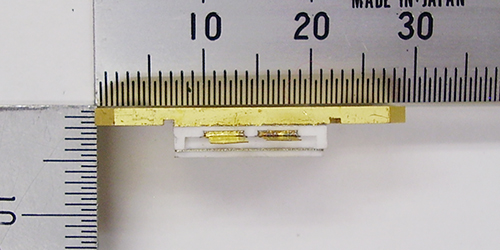

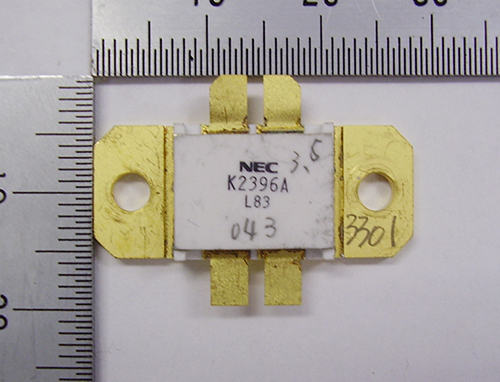

| ・NチャネルMOS形シリコン電界効果トランジスタ
|
| ・UHF帯TV送信機電力増幅用
|
|
|
| ◎特徴
|
| ・UHF帯において高出力、高ゲイン、高効率が得られます
|
| ・広帯域
|
| ・内部整合回路内蔵
|
| ・プッシュプル構造
|
| ・金電極による高い信頼性
|
|
|
|
|
◎用途
|
|
・地デジ放送機
|
|
・高周波電源
|
|
・各種RF装置
|
|
|
|
| ◎絶対最大定格
|
| ・ドレイン・ソース間電圧(VDS)
|
：
|
60V
|
| ・ゲート・ソース間電圧(VGS)
|
：
|
7V
|
| ・ドレイン電流(D.C.)(ID)
|
：
|
15A
|
| ・許容電力損失(PT)
|
：
|
290W
|
|
|
|
| ◎電気的特性
|
| ・条件
|
f=860MHz VCC=30V PO=100W
|
| ・パワーゲイン
|
12dB
|
|
|
|
1個 |
|
|
DataSheet
|
|
|
|
|
|
|
