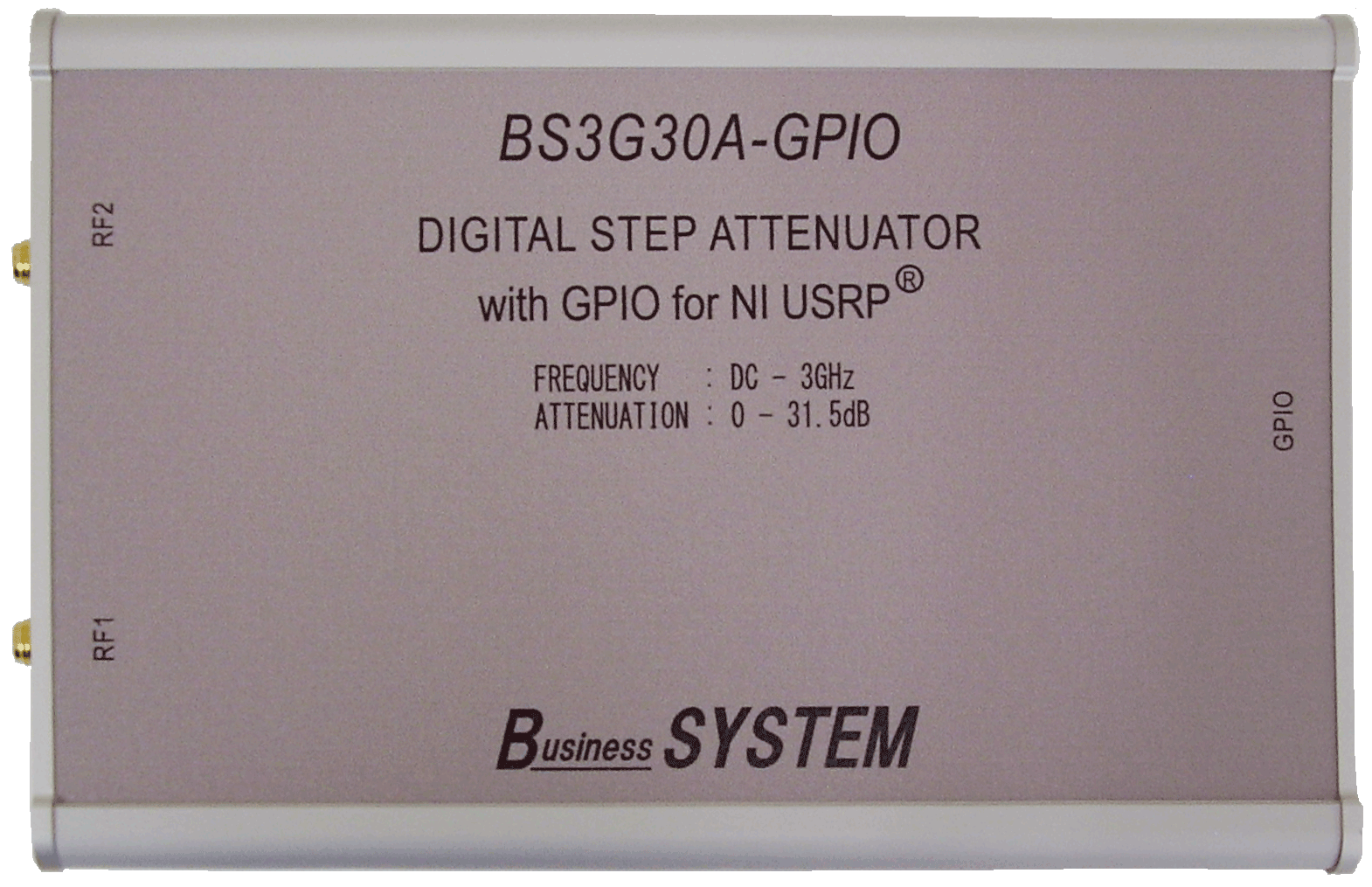

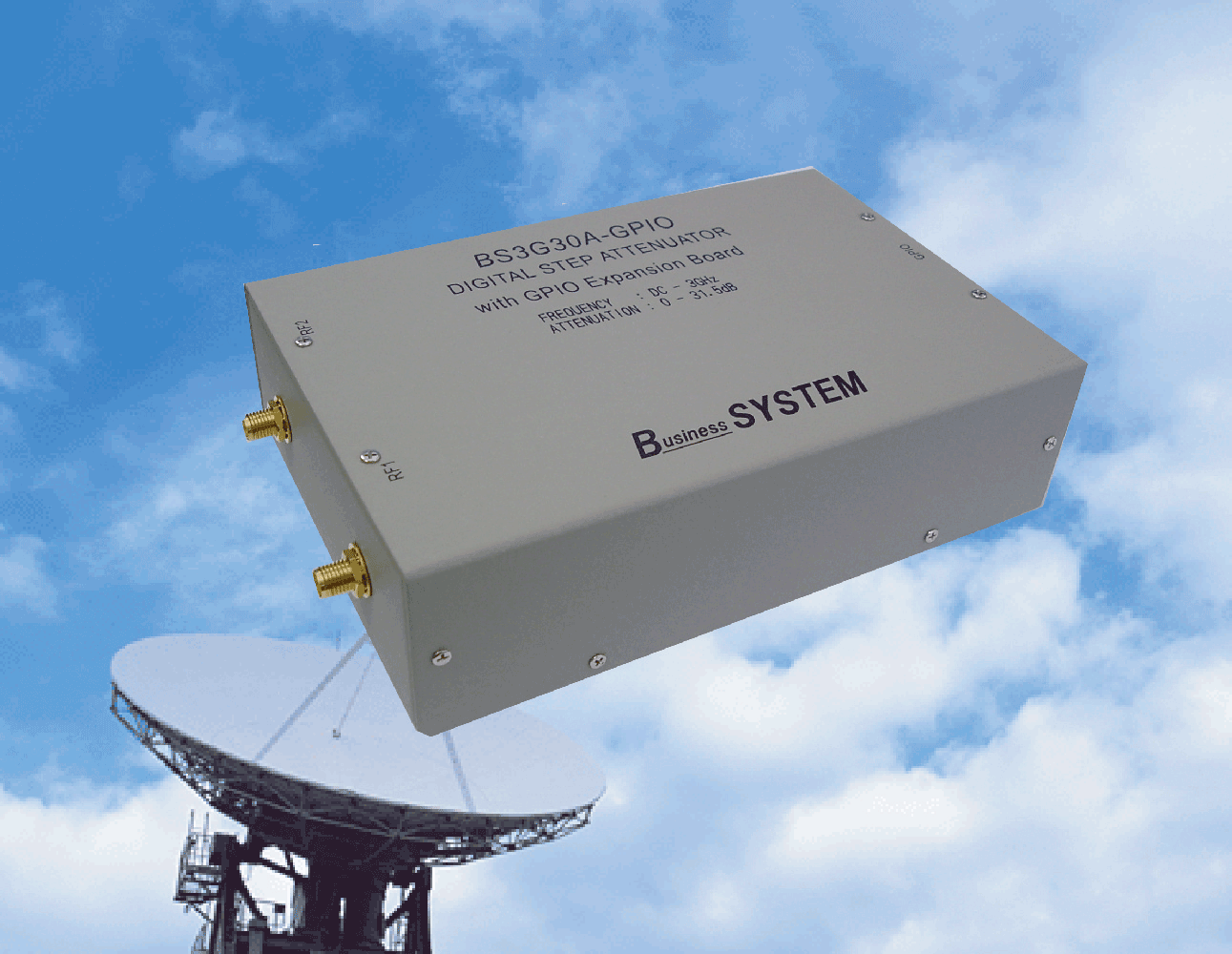

BS3G30A-GPIO  GPIO制御デジタル・ステップ・アッテネータ



USRPTM  GPIO互換アダプタボードとBS3G30A RFデジタル・ステップ・アッテネータで構成された、DC~3GHz  6ビット・デジタル制御の31.5dBアッテネータです。

NI社製USRPTM X300_X310から直接制御が可能です。

BS3G30A RFデジタルステップアッテネータは動作周波数がDC~3GHzと広帯域で、本システムでは減衰量を0.5dBステップで31.5dBまで6ビット・パラレルで制御することができます。




●減衰量は0.5dBステップで最大31.5dBまで可変、6ビットパラレルで制御可能です。

●動作周波数はDC~3GHzと広帯域です。

●アッテネータデバイスはSKYWORKS社のSKY12347-362LFを使用しています。

●動作電圧は+3.3Vです。


※本製品は受注生産となっております。納期等お問い合わせください。



製品情報

仕様

BS3G30A-GPIO  GPIO制御デジタル・ステップ・アッテネータ

動作周波数  DC~3.0GHz
挿入損失

 DC~0.8GHz: 2.0dB typ.

 0.8~3.0GHz: 4.0dB typ.

減衰範囲  0~31.5dB
減衰ステップ  0.5dB
減衰確度

 DC~0.8GHz:  ±(0.1+設定値の6% max.)dB

 0.8~3.0GHz:  ±(0.35+設定値の8% max.)dB

特性インピーダンス  50Ω
リターンロス  15dB typ.
入力電力  +30dBm max.(絶対最大定格)
IP0.1dB  +30dBm typ.
動作電圧  単一電源 +3.3V
RF  コネクタ  SMA-JJバルクヘッドアダプタ
制御コネクタ  D-sub15ピンオスコネクタ
外形寸法  165(W)×106(D)×46(H) mm
質量  約510g

販売価格

BS3G30A-GPIO

 GPIO制御デジタル・ステップ・アッテネータ

¥150,000.- (税別)

関連商品

BS3G30MP  パラレル制御基板  垂直型スイッチタイプ(完成品)
BS3G30S  シリアル制御基板(完成品)
BS3G30SEVZ  アッテネータ・シリアル制御基板セット
BS3G30  RFデジタル・ステップ・アッテネータ

カタログ・マニュアルダウンロード(PDF)


BS3G30A-GPIOカタログ BS3G30A-GPIOマニュアル

SKY12347-362LF デバイスデータシート
