BS3G30A RFデジタル・ステップ・アッテネータ(シールドケース実装タイプ)



BS3G30A RF デジタル・ステップ・アッテネータはシールドケースに実装されているDC~3GHz 6ビット・デジタル制御の31.5dBアッテネータです。

DC~3GHz 6ビット・デジタル制御の31.5dBアッテネータです。

シールドケースに実装しており、外部への信号漏洩および外来妨害信号に対しての防止対策を強化した実用モデルです。

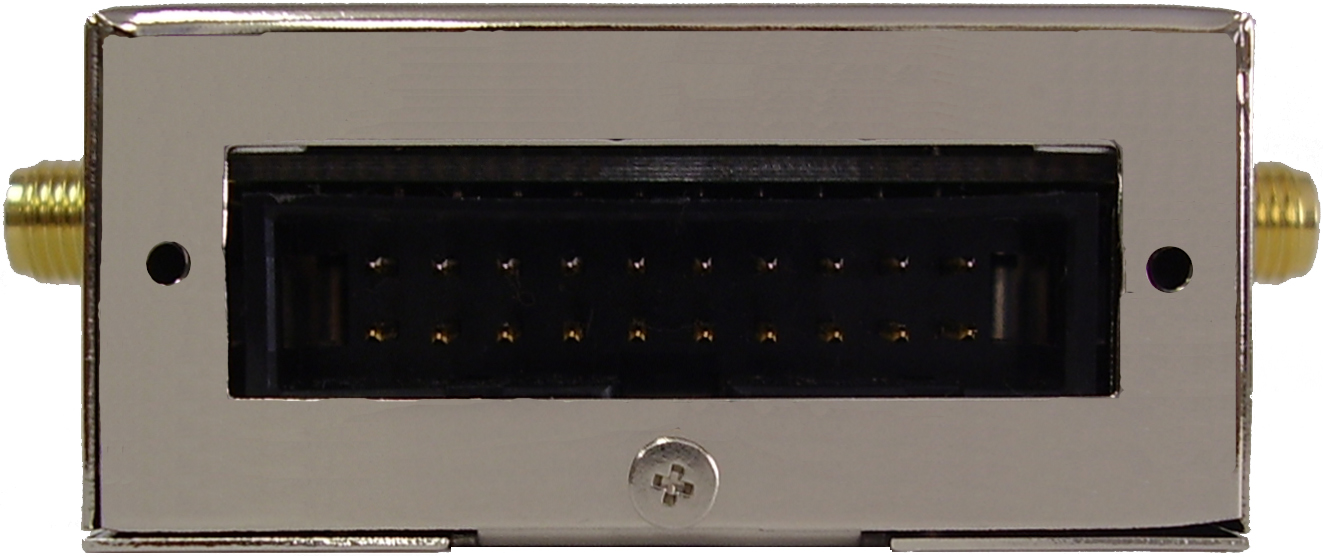

制御コネクタもシールドがバーで覆われていて空間ノイズ信号に対する対策を強化しています。

制御線を経由する伝道ノイズに対してはフェライトビーズで対策しています。




●減衰量は0.5dBステップで最大31.5dBまで可変出来ます。

●動作周波数は DC~3GHzと広帯域です。
●アッテネータデバイスはSKYWORKS社の SKY12347-362LFを使用しています。
●動作電圧は+3.3Vまたは+5Vです。

●TTL/CMOS 6ビットのシリアルまたは  パラレルで制御が可能です。




製品情報

仕様

BS3G30A RFデジタル・ステップ・アッテネータ(シールドケース実装タイプ)

動作周波数   DC~3.0GHz
挿入損失
DC~0.8GHz

0.8~3.0GHz

:1.2dB typ.

:2.0dB typ.

減衰範囲   0~31.5dB
減衰ステップ   0.5dB
減衰確度
DC~0.8GHz

0.8~3.0GHz

:±(0.1+設定値の5% max.) dB.

:±(0.3+設定値の3% max.) dB.

特性インピーダンス   50Ω
リターンロス   15dB typ.
入力電力   +30dBm max.(絶対最大定格)
IP0.1dB   +30dBm typ.
動作電圧   単一電源 +3.3V または+5V
外形寸法   46(W)×36(D)×20.5(H) mm (突起部分を除く)

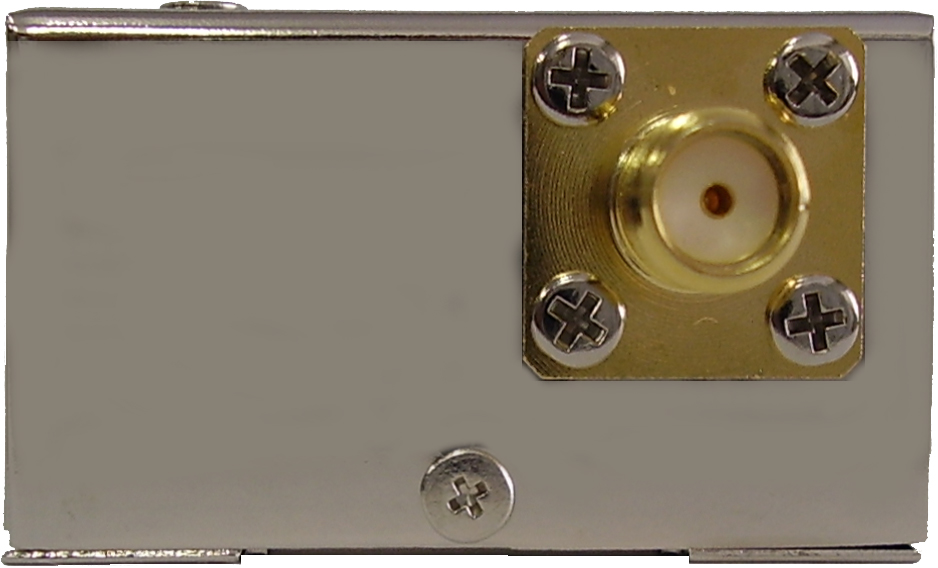

RF コネクタ   SMA レセプタクル
制御コネクタ   XG4C-2034ボックスタイププラグ(20P)
質量   約65g

販売価格

BS3G30A

 RFデジタル・ステップ・アッテネータ

     (シールドケース実装タイプ)

¥24,000.- (税別)
