開発事例

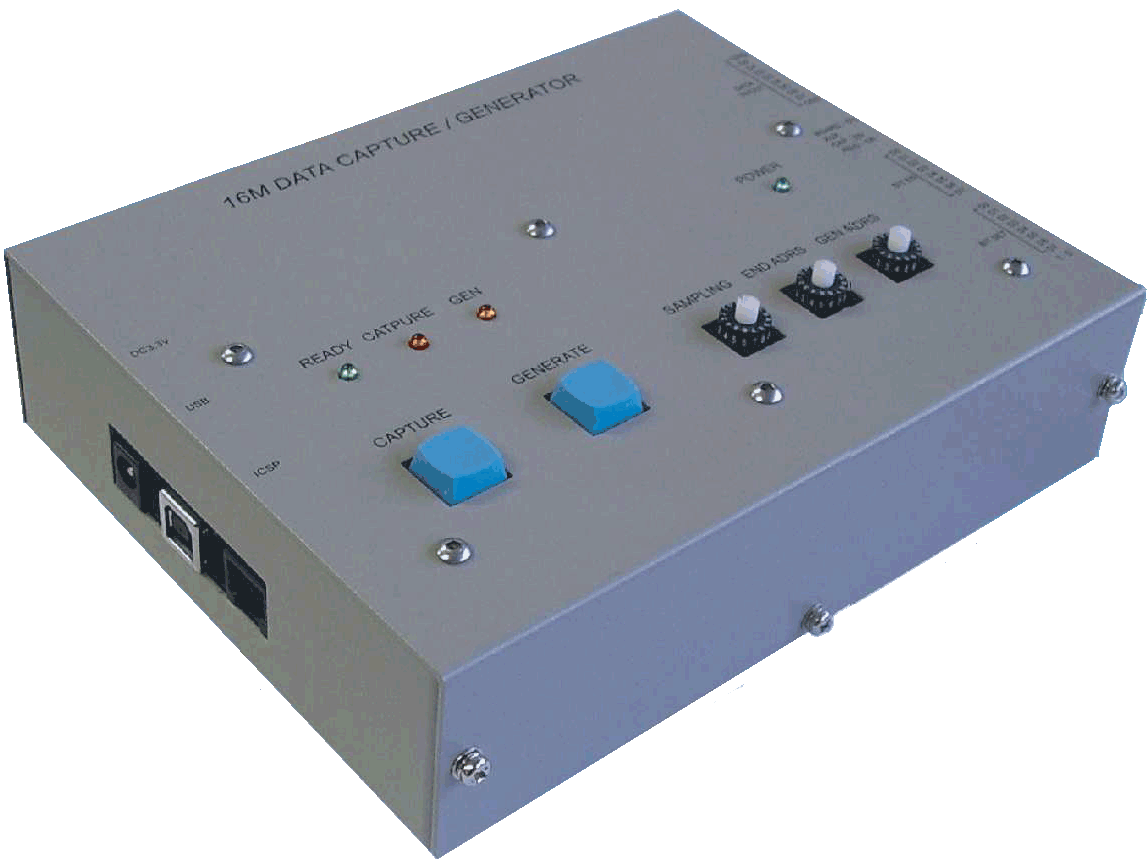

DCG16BS キャプチャ・ジェネレータ

●データ通信の信号解析用補助ツールです。

一般的な装置内SPI通信でのマスタデバイスは装置内の各種パラメータを含んだデータでスレーブデバイスと通信するため、サンプルデータを取得する度にデータ内容が変化し、解析を難しくしています。

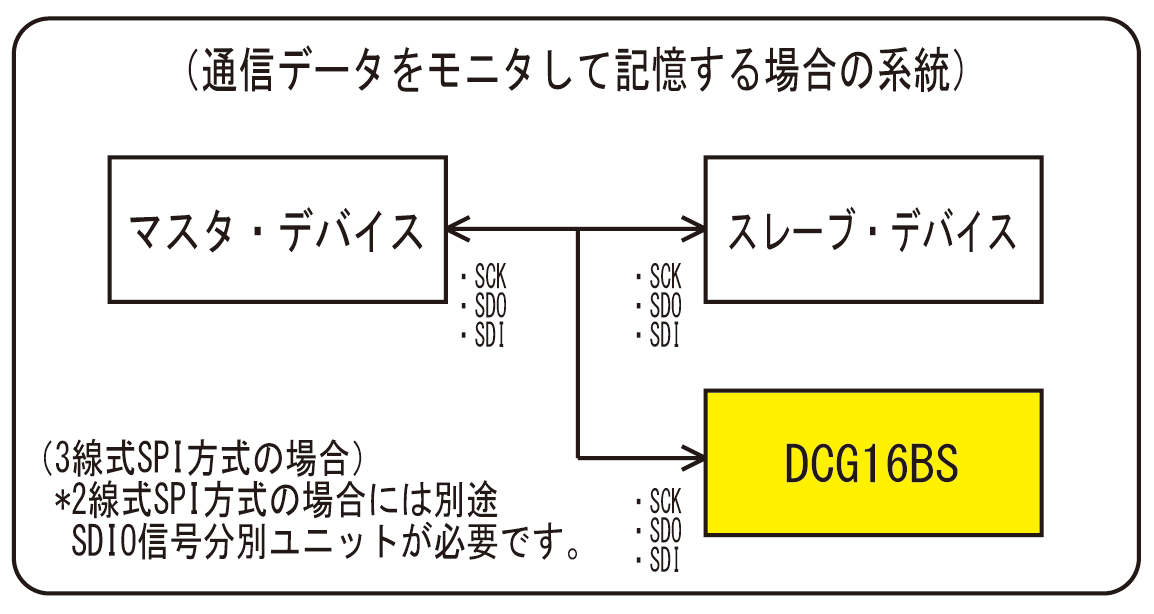

本装置は解析したい信号ブロックをメモリに記憶することで、元の信号を何度でも発生できるため、解析を容易にする一助となります。

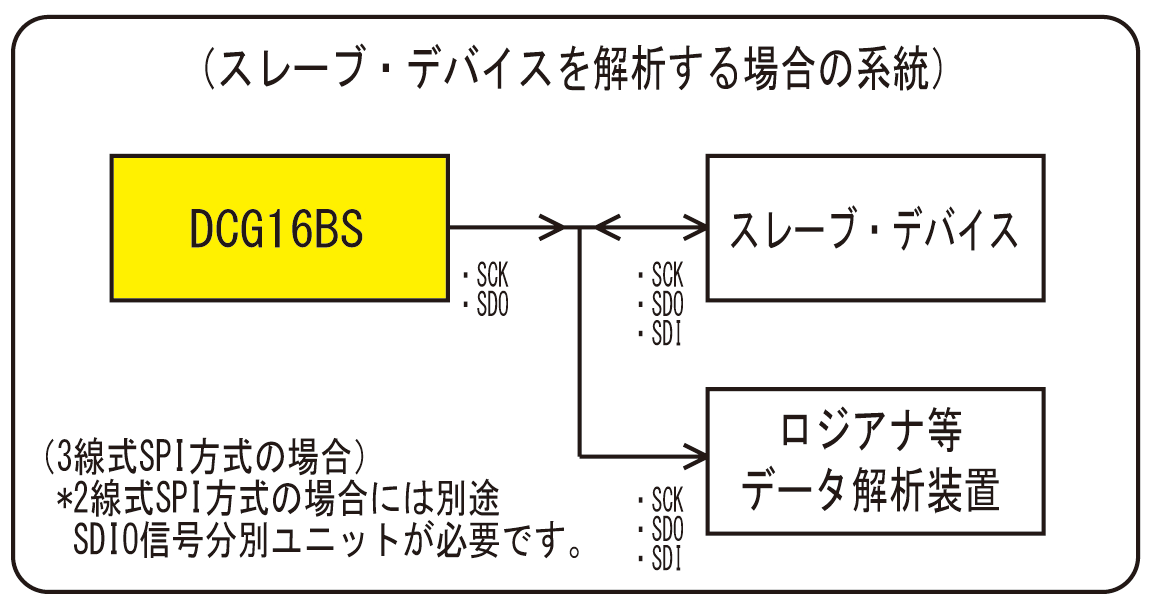

シリアル通信解析では本装置をマスタデバイスとしてスレーブデバイスを実在する通信パターンで繰り返し評価することができます。
