2.LTC1046 2個で-5V出力の負荷電流を2倍にする

リニアテクノロジー社製LTC1046を2個並列にして負荷電流を増加させる実験を行いました。本試験は私的に性能評価を行ったもので、ICの性能を保証するものではありません。



1.実験結果

● メーカーのデータ通り負荷電流を2倍に出来ました。

● 低ノイズ化対策としてメーカーでは2個のICを同期した発振周波数で駆動する方法を述べていますが、本実験では出力コンデンサの容量を増やす方法で実用レベルまでノイズが低減出来ることを確認しました。



2.測定回路

                       (上記以外オシロスコープを使用)

  使用測定器



    ● DC電源  : KENWOOD PR-602A 25V3.5A

    ● 電圧計   : PICOTEST M3500A(東陽テクニカ)

    ● 電流計  : SANWA RD701

    ● 電子負荷: 社製

    ● オシロスコープ  : TDS2024B(テクトロニクス)



3.実験回路

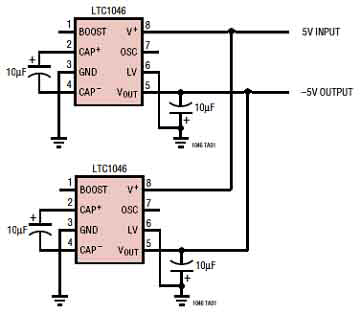

(1)メーカー推奨回路

   使用するコンデンサは十分な耐圧のタンタルコンデンサとします。

(2)ノイズ対策

  内部の発振周波数は約18kHzとなっており、推奨回路での-5V出力のリップル実測値は100mAで約260mVp-pであった。出力に100uFのタンタルを付加することで約65mVp-pまで低減出来た。



4.測定データ

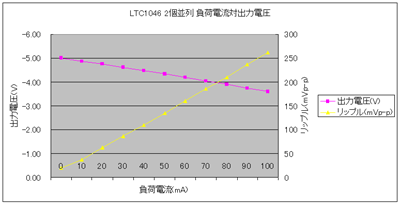

(1)メーカー推奨回路の負荷電流対出力電圧およびリップル特性

  ● VIN = 5.0V

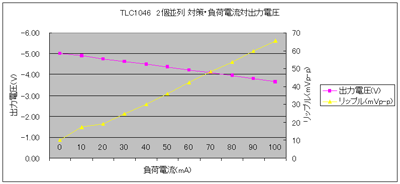

(2)ノイズ対策時の負荷電流対出力電圧およびリップル特性

  ● VIN = 5.0V
