製品詳細

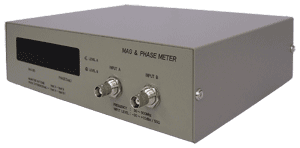

MP-900B 簡易型振幅位相計
|
|
高周波２信号の振幅差および位相差を同時測定出来ます。
ＶＨＦ帯からＵＨＦ帯までの高周波機器等の調整・試験に威力を発揮します。計測はＣＷはもとより、ＦＭ、ＰＭおよびＯＦＤＭ等の変調信号も計測可能です。
計測周波数は指定１波です。オプションで最大１０個の周波数指定が可能です。(MP-900BSのみ)
【用途】
●2台方式放送機等の出力レベル差および位相差のモニタ
●並列運転方式高周波増幅器等の調整・検査業務用治具
●増幅器の利得および位相特性の測定
ラインナップ
| 型番 | 概要 |
|---|---|
| MP-900BS | 指定周波数１波における広範囲の位相の計測を可能にしたモデルです |
| MP-900BC | 指定周波数１波における０°付近の位相計測精度を重視したモデルです |
製品情報
|
仕様 |
|---|
|
共通仕様 | |
| 入力レベル | +10～-30dBm / 50Ω |
| 測定信号 | CWおよび変調波（FM,PM,OFDM) |
| 入力コネクタ | BNC-R |
| 電源入力 | DC+5V (専用ACアダプタ使用によりAC100Vで運用可） |
| 外形寸法 | 260(W)x200(D)x70(H) mm (突起部を含まず) |
| 重量 | 約1kg |
| 周波数範囲 | 30MHz～900MHzの指定１周波数 |
| 振幅計測範囲 | -30～+30dB |
| 振幅計測誤差 | 0±25dB :±0.5dB以下 +25～+30dB :±2.5dB以下 -25～ -30dB :±2.5dB以下 |
| 標準仕様 MP-900BS | カスタム仕様 MP-900BC | |
| 位相計測範囲 | -180°～+180°(表示は絶対値) | -90°～+90° |
| 位相計測誤差 | 0°～ ±180°：±5°以下 |
0°～±70°: ±1°以下 ±70°～±90°: ±5°以下 |
| オプション | 測定周波数の追加(別途追加料金) | オプション不可 |
| 価格 | お問い合わせください | お問い合わせください |
カタログダウンロード（PDF)
|
お問い合わせお問い合わせ、マニュアルご希望の方は下記にご連絡ください。
